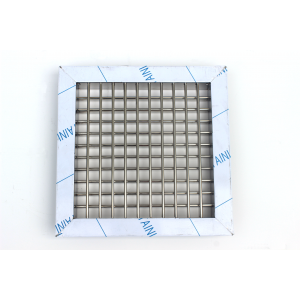

■ GRILLE

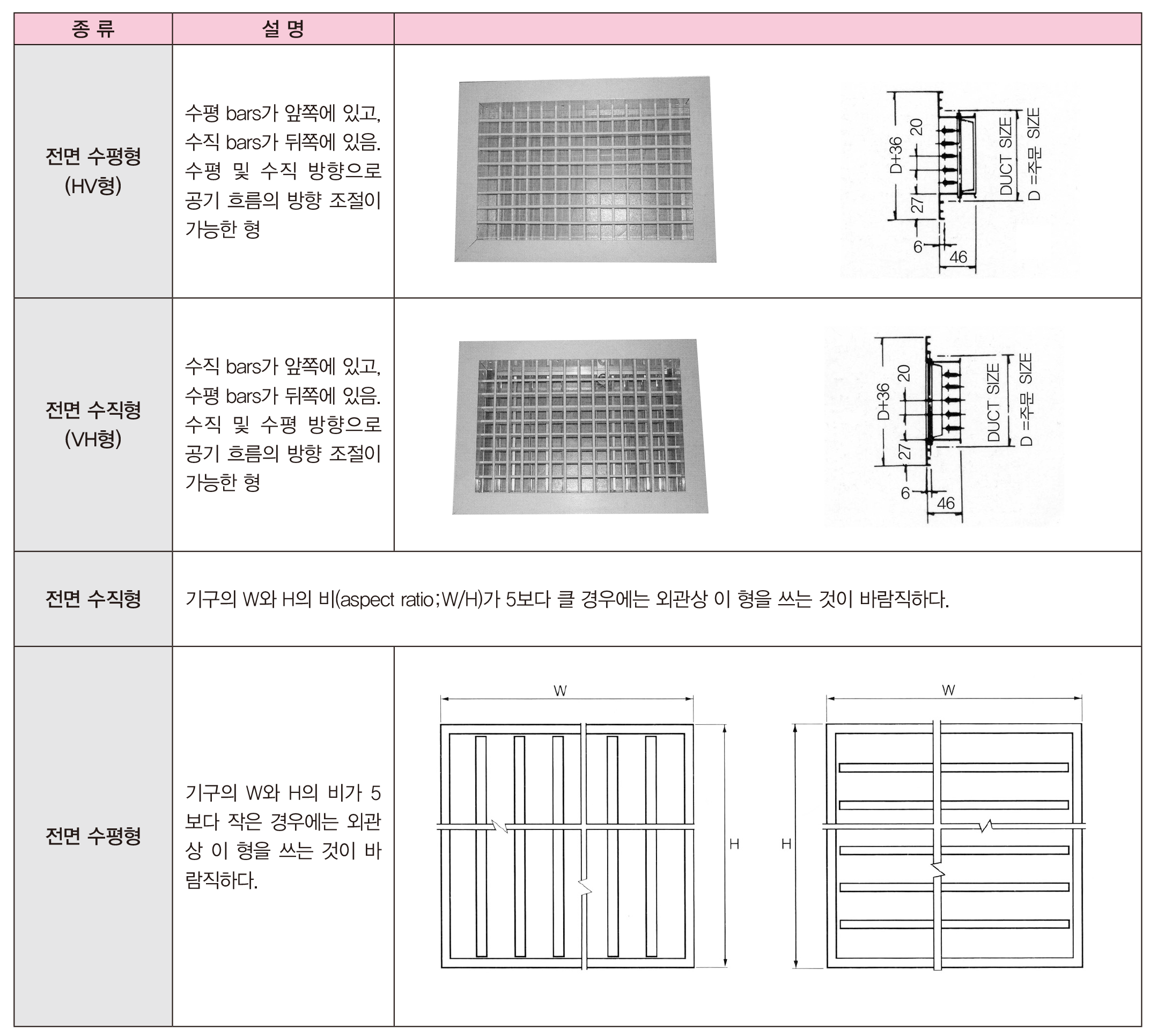

T수평면 뿐만 아니라 수직면으로도 공기 흐름의 조절이 가능한 것으로 실내의 작업 여건이나 실내조건의 변화 등에 공기 흐름방향을 변화 할 수 있는 bars가 수평면과 수직면으로 있는 형태

 위에서 언급한 사항들은 일반적인 설명으로 설치할 장소, 기류에 방해가 되는 옆벽면, 천정 등을 충분히 고려하여 이와 같은 기구를 선정해야 한다.

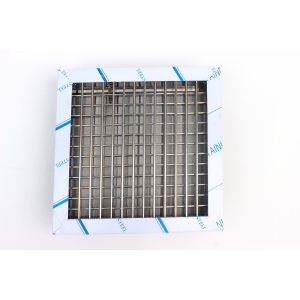

■ REGISTER

Grille의 역할을 하면서, 동시에 뒷부분에 설치된 Damper를 이용하여 공기량 조절까지도 할 수 있는 기구이다.

표준사항 (DAMPER)

·맞물림 Balde형

·Frame 및 Blade의 재질 : 알루미늄 압출재료, 내부식성이 매우 뛰어남

·Register용으로 전문제작

위의 그래프는 취출구의 면풍속에 대한 취출구(duct 치수)의 단위 m² ​당 소음 Lelve, SULo(dB)를 가르키는 것으로, 취출구 면적 S(m²)인 경우의 소음 Lelve SUL(dB)

은 다음과 같다.

SUL = SULo + 10log S

■ 이슬점

위 도표의 이슬한계도는 이슬이 발생하지 않는 한계의 온도를 표시하고 있다. 예로써, 실내 온도가 29℃, 실내습도가 60% 일 때, 취출 온도가 19℃ 이상이면 이슬이 맺히지 않는다.



■ 기류 강하 도표



■ 흡입구 선정방법

1. 선정예

소요 풍량이  400CMH일 때 허용 면풍속과 정압 손실을 구하여라

2. 계산예

흡입구의 위치가 실내의 좌석으로부터 근접한 곳에 있다면 소음 문제가 있으므로 면풍속을 2.0MS로 한다.

풍량이 400CMH이고 면풍속이 2.0MS인 조건에서 흡입구의 치수를 구하면, <성능표> 로 부터 풍량선과 면풍속선과의 교차점을 얻을 수 있다.

이 교차점으로 부터 수직선을 내리면 흡입구 치수 400W X 200H (duct 치수) 가 구해지면, 이 때의 정압손실은 면풍속선상에 기입되어 있는 0.6mmAq가 된다.

■ 정압손실

1. Register를 흡입구로서 사용할 경우의 정압손실 그래프



2. 취출구에 사용되는 Damper의 정압 손실 그래프

Register의 정압손실 = Damper의 정압손실

                                     = Grille의 정압손실

· 선정예

취출 면풍속이 5MS인 Grille 취출구의 정압 손실은?

·계산예

A20VHD의 정압 손실은 <성능표>로 부터 3.5mmAq의 정압 손실은 왼쪽 그래프로 부터 1.3mmAq가 구해지므로

Grille의 정압 손실은 다음과 같다.

3.5 - 1.3 = 2.2(mmAq)
