스텐 시보리노즐디퓨저 > 라인디퓨저

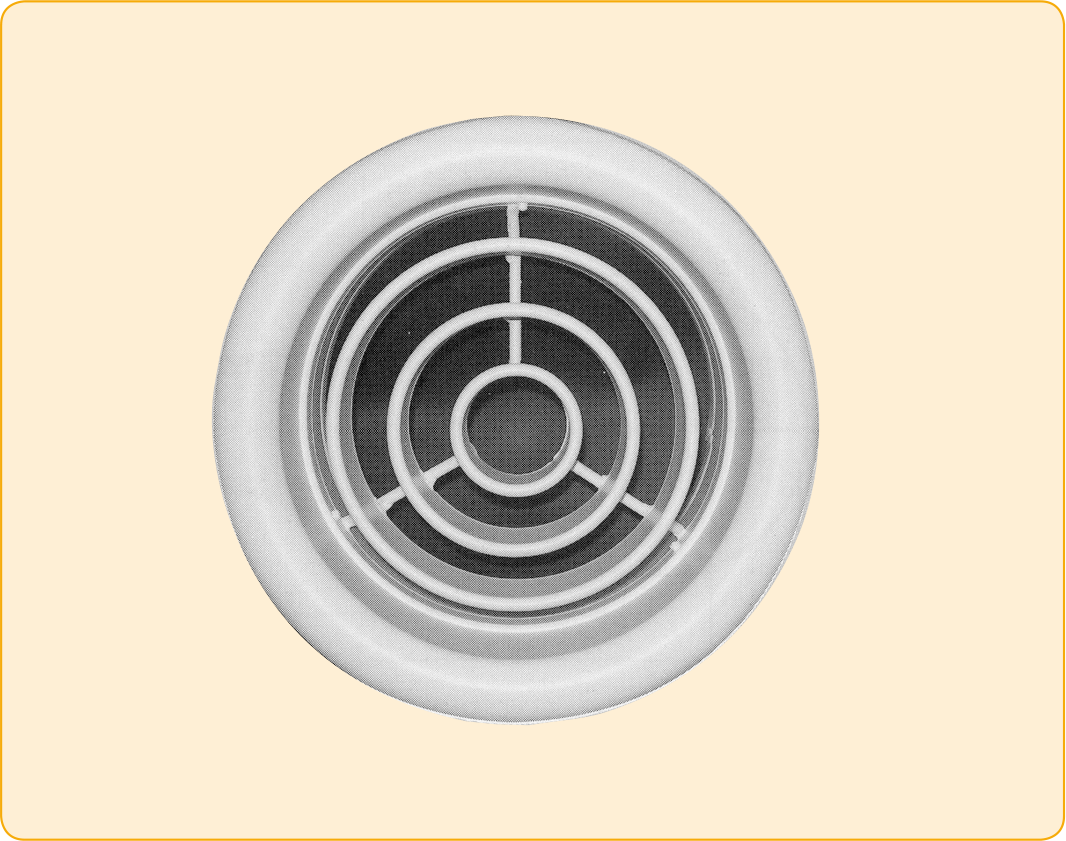

D형

D형 Nozzle Diffuser는 천정 및 벽면에 설치하여 사용하며 도달거리가 매우 긴 장소에 많은 풍량과 긴 도달거리를 요구할 때 사용한다.

특히, 건물에 천정고가 높은 Lobby 및 대연회장 공장 등 interior Zone에 설치시 난방에 대한 문제를 쉽게 해결 할 수 있는 장점이 있다.

또한 천정 Dowmlight을 많이 사용하는 구조에서는 전등과도 조화를 이룰수 있어 건축적인 차원에서도 많이 이용되고 있다.

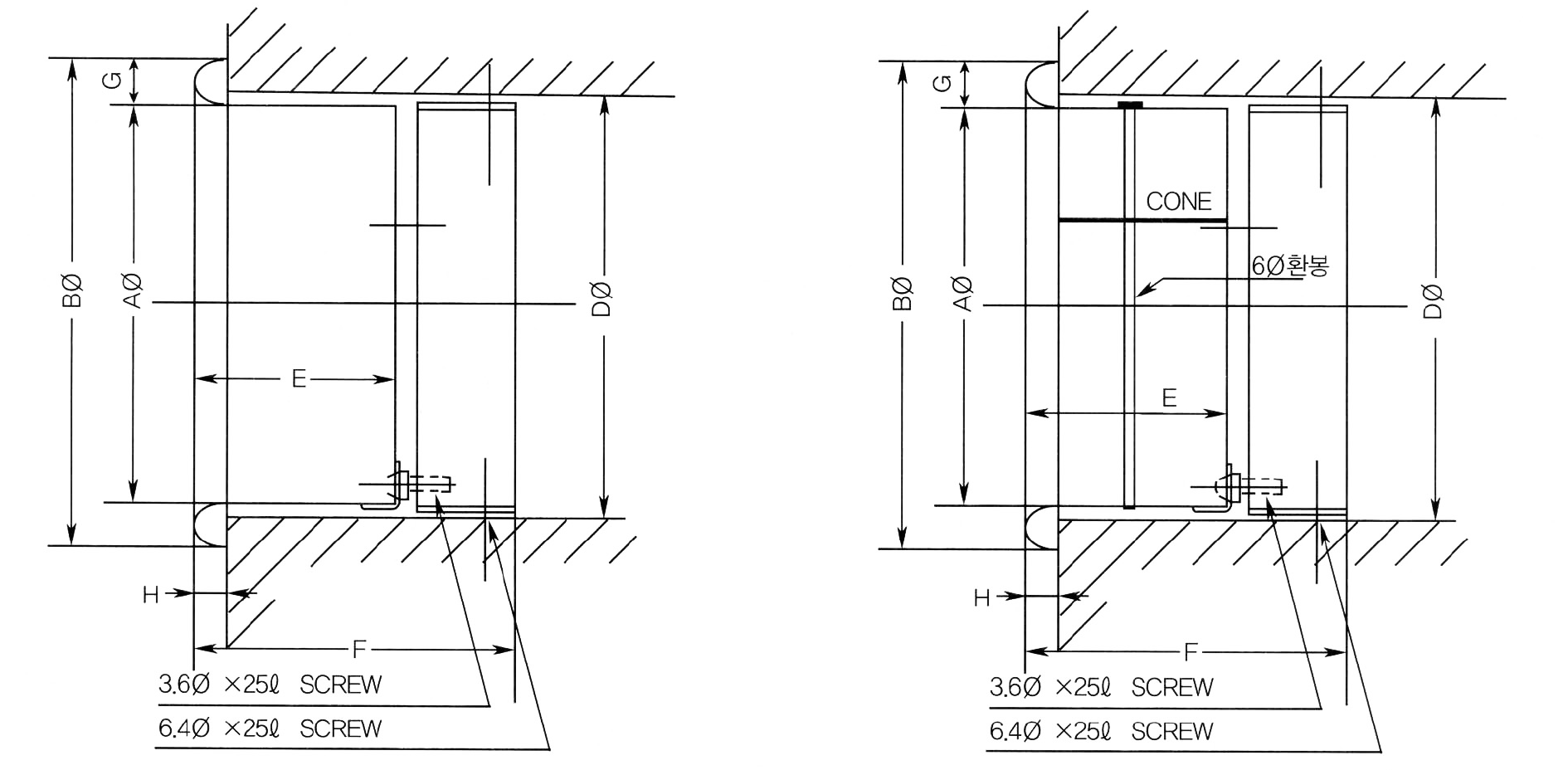

D형 Nozzle Diffuser는 직경 50mm ~ 500mm까지 20종류로 제작되고 있으며, 재질은 알루미늄, 철재 등 지정 재질로 제작 가능하다.

Nozzle Diffuser는 일반적으로 벽면 혹은 천정면에 부착사용한다. 본 Catalogue의 도달거리는 취출기류의 중심풍속이 0.5m/s인 위치를

최소 도달 거리(Lmin)로 한다. 기류의 잔풍속 0.1m/s의 위치를 L(참고수치)로 한다.

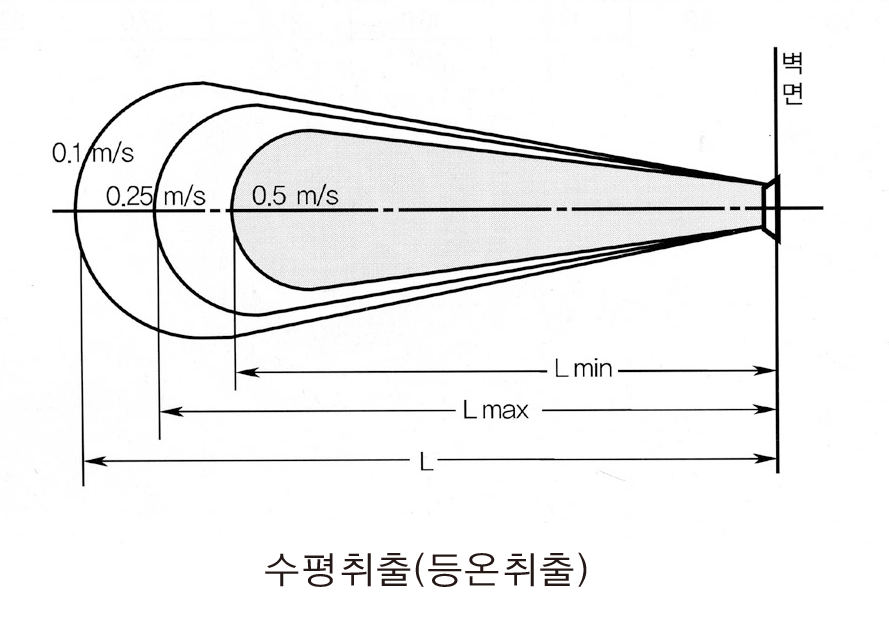

2. 벽부수평취출

​수평 취출에 실온과 같은 온도 혹은 냉·온풍의 어떤 경우라도 기류의 중심(최고 풍속 또는 최고 온도차의 거리)은 대략 같은 값을 나타낸다.

3.천정부 수직취출

수직 취출때 취출기류는 부력작용을 받으므로 온풍 취출의 경우는 짧고 냉품 취출의 경우는 길어진다.

그리고 냉·온풍 취출의 경우 실내 온도차의 차가 10℃일 경우 수평, 수직 취출의 도달거리는 ±25% 변화한다.

도씨

​

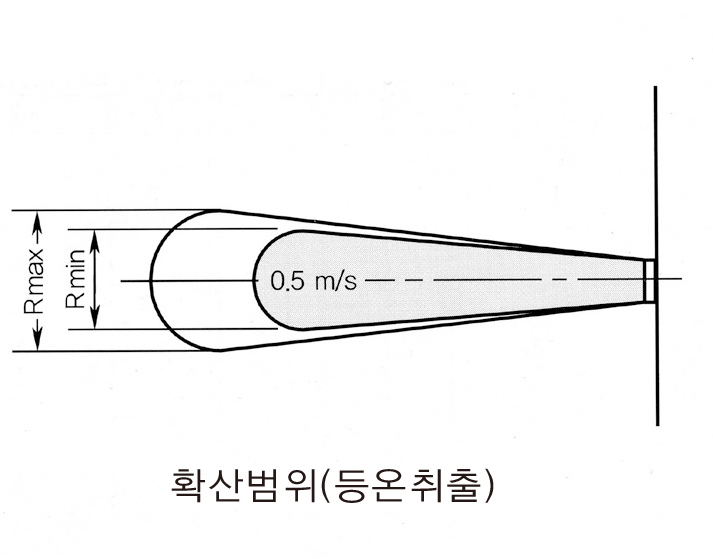

4. 기류의 확산범위

기류의 확산은 취출기류 중심풍속이 0.5m/s인 위치를 최소확산 범위(Rmin, 확산 각도 15℃)로 하고 0.25m/s인 위치를 최대 확산범위 (Rmax, 확산각도 20℃)

로 한다. 확산 각도는 토출구의 직격에 관계없이 거의 동일한 값을 나타낸다.

5. 도달거리 보정계수

​냉·온풍의 취출시에 도달거리는 성능표의 도달거리에 보정계수를 곱하여 산출한다.
